自镇流灯负载柜用于测试自镇流灯开关

获取报价

您的电子邮件地址不会被公开。

  • 描述
  • 本设备用于测试自镇流灯开关的负载通断能力,考核开关是否出现持续闪弧、触头是否熔焊、有无出现触头长期闭合以及断开现象,检验其有无过度磨损或其它损坏现象。自镇流灯的开关应经受得住控制LED电路时出现的电应力和热应力,而不会过度损坏或造成其它有害影响。本LED负载完全满足GB16915.1-2014第19.3条和IEC60669-1:2017第19.3条用于控制自镇流灯开关的负载要求。

    技术参数
    •  数显电压值:量程0~300V,精度5级。数显功率值:量程0~9KW,精度0.5级
    •  每路预设开关额定电压AC 250V,额定电流10A,13A,16A,20A四档可选
    •  内部配备调压装置,无需再外接调压器即能达到开关测试所要求的250V的交流电压
    •  输入电压可调,确保测试电压AC 250V
    •  所有工作参数均按照AC 250V时设定,包括W、Ipeak、I²t以及电流冲击波形
    •  本负载柜出厂前已预置好标准要求的负载条件,只要测试电压调节到AC 250V, 操作人员按下与待测开关额定电流相同的开关按钮,其额定功率、冲击波形、Ipeak和I2t就符合标准要求。
    •  使用方便直观:数显输入电压和输出功率,指针式电流表可观察到电流冲击。
    •  工位数3个即可以同时进行3个开关的测试。
    •  每套设备提供一个合闸控制装置,每次都是在90度位角导通,该功能可用于设备初始调校和计量检定。
    •  带计量模式和计量专用端口,内置90度合闸板,方便测量输出波形,Ipeak电流值和I2t能量值完全满足标准对设备计量的要求。
    •  具有长断/长通保护功能,保护时间1~99S可预置,保护时停机会有报警提示。
    •  供电电源:单相AC 220V/50Hz

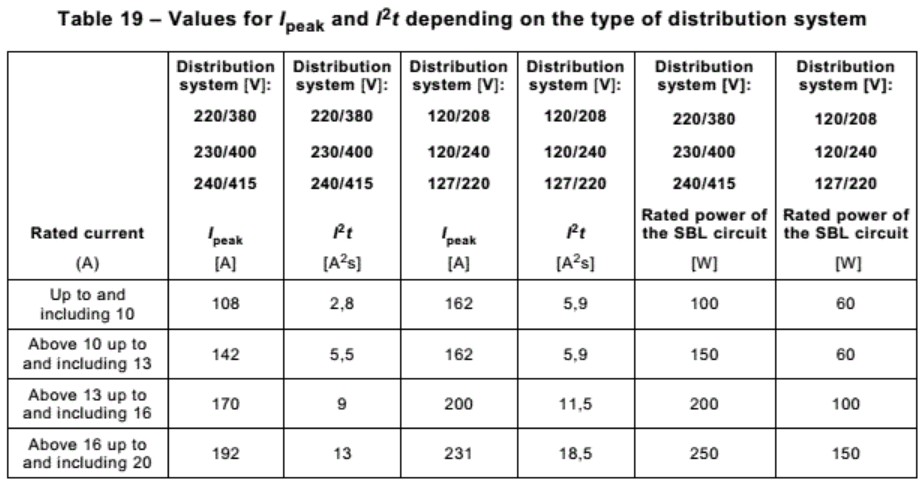

    请参考IEC标准:与该设备的负载测试相对应的配电系统类型的当前峰值如IEC60669-1:2017表19中所示:

    IEC 60669-1:2017

    参照GB标准:与该设备的负载测试相对应的配电系统类型的当前峰值如GB16915.1-2014表19所示:
